Модель угрозы БПЛА для объекта в Архангельске — масса, скорость, энергия удара, осколки
Прежде чем проектировать защиту, нужно ответить на вопрос: от какого именно дрона защищаемся? Это и есть модель угрозы — масса БПЛА, скорость подлёта, кинетическая энергия удара, масса боевой части и осколочное воздействие. От неё зависит весь расчёт ЗОК по СП 542. Разбираем, как строится модель угрозы для объекта в Архангельске.
Из чего складывается воздействие БПЛА
- Таранный удар — кинетическая энергия дрона при попадании в конструкцию
- Воздушная ударная волна (ВУВ) при детонации боевой части
- Осколочное поражение — фрагменты БЧ и корпуса дрона
- Кумулятивная струя — для специализированных боевых частей
| Документ | Что требует |
|---|---|
| СП 542.1325800.2024 | Свод правил Минстроя (введён 26.01.2025) — проектирование ЗОК: классификация БПЛА, уровни защиты 1–4, нагрузки, расчёт. |
| ФЗ-256 · ПП № 1046 · ПП № 258 | Требования антитеррористической защищённости: обнаружение, пассивная защита и РЭБ против БПЛА для ТЭК и промышленности. |
| СП 20.13330 · СП 16.13330 · ГОСТ Р 51285 | Смежные нормы: нагрузки и воздействия, стальные конструкции, сетка двойного кручения. |
Ответственность за нарушение требований АТЗ — вплоть до уголовной (ст. 217¹ УК РФ).
Кинетическая энергия удара
Главный параметр модели угрозы — кинетическая энергия удара, которая считается по формуле Ek = ½·m·V². Чем тяжелее и быстрее дрон, тем выше энергия, которую должна погасить конструкция:
| Класс БПЛА | Масса | Скорость | Энергия удара |
|---|---|---|---|
| Малый / FPV | 3 кг | 250 км/ч (69 м/с) | ≈7,2 кДж |
| Лёгкий «Ланцет-3» | 12 кг | 300 км/ч (83,3 м/с) | 41,7 кДж |
| Средний | 150 кг | 180 км/ч (50 м/с) | 187,5 кДж |
Энергия удара тяжёлого дрона в 26 раз выше, чем у базового 3-килограммового — поэтому одна и та же сетка не может «защищать от любых дронов». Конструкция рассчитывается под конкретную энергию.
Почему сетка — не главный гаситель энергии
Двойная полиамидная сетка поглощает лишь около 1 % энергии тяжёлого дрона — её роль в предварительном торможении и фрагментации. Основную энергию принимает тросовая улавливающая система, а пиковую нагрузку на каркас ограничивают энергопоглощающие демпферы. Поэтому защита от среднего БПЛА — это не «сетка погуще», а несущая конструкция с расчётной тросовой системой.
Воздушная ударная волна и осколки
При детонации боевой части (10–15 кг для среднего БПЛА) добавляются ВУВ и осколки. Поэтому в модель угрозы закладывают безопасный отступ ЗОК от объекта (по СП 542, п. 10.5 — с учётом прогиба сетки), а для 4-го уровня — противоосколочную стенку. Отступ рассчитывается так, чтобы прогиб сетки и давление ВУВ не достигли защищаемого объекта.
Расчётные нагрузки по СП 542.1325800.2024
Каждая конструкция ЗАСЛОН проектируется по СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов» и методическим указаниям МЧС России. Базовый продукт рассчитан на 2-й уровень защиты — противодействие БПЛА типа «Ланцет» и аналогам с боевой частью.
| Параметр | Значение / норматив |
|---|---|
| Уровень защиты (СП 542) | 2-й уровень — ударно-осколочное воздействие БПЛА с БЧ |
| Расчётный тип БПЛА | «Ланцет-3»: масса 12 кг, скорость 300 км/ч (83,3 м/с) |
| Кинетическая энергия удара | Ek = ½·m·V² = 41,7 кДж |
| Расчётная ударная сила (ход сетки δ=0,5 м) | F = 83,3 кН; с коэф. надёжности γf=1,4 → 116,7 кН |
| Тип конструкции | независимая ЗОК (СП 542, рис. 6.2) — на собственных фундаментах, не связана со зданием |
| Отступ от объекта (п. 10.5) | ≥ 1,5 м по горизонтали; превышение ≥ 2,0 м выше конька |
| Климатические нагрузки | снег и ветер по СП 20.13330.2016 (учёт снегового и ветрового района объекта) |

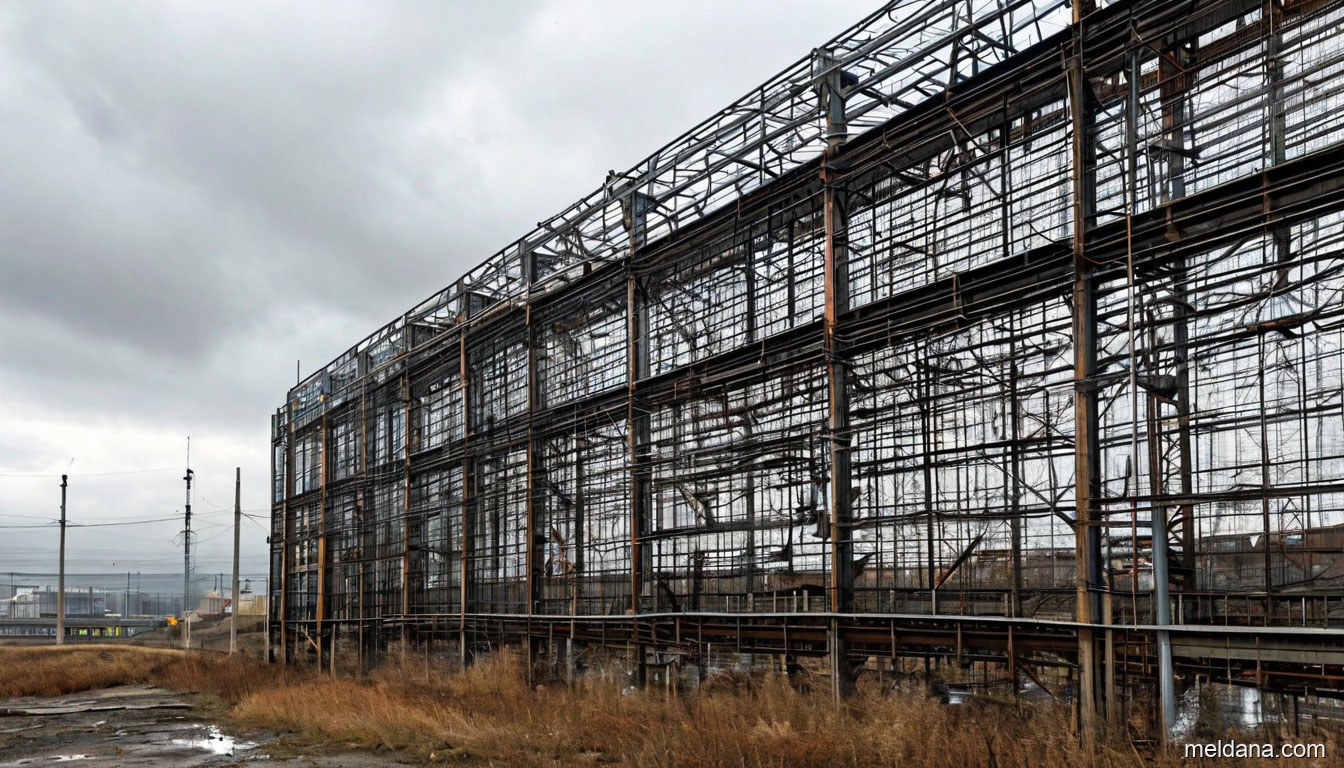

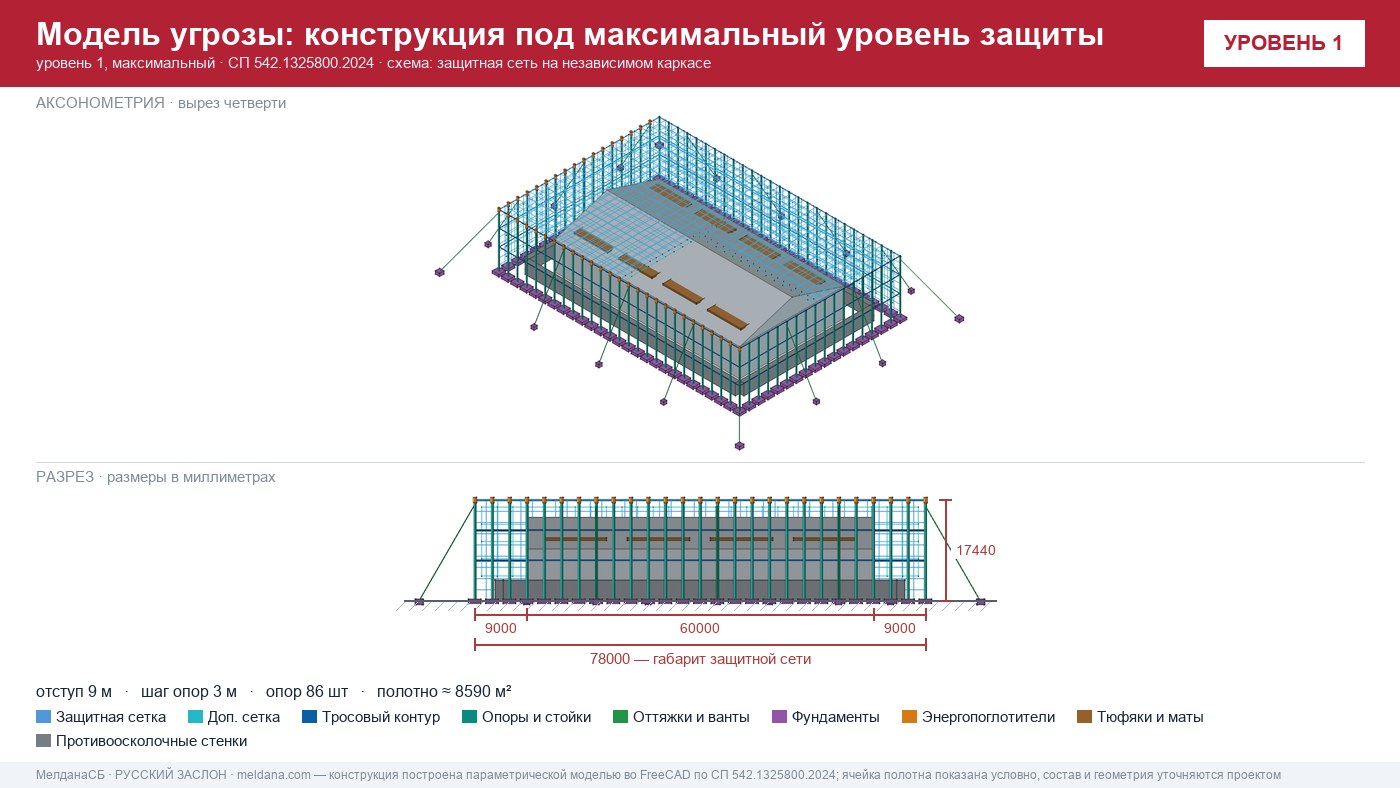

Для объектов с угрозой тяжёлых БПЛА (масса 150 кг и выше, энергия удара до 187 кДж и более) ЗАСЛОН проектирует усиленные решения 3–4 уровня под индивидуальный проект: несущий каркас повышенной жёсткости, тросово-пружинная улавливающая система с энергопоглощающими демпферами и противоосколочные стенки.
Как мы строим модель угрозы
Производитель ЗАСЛОН на этапе аудита определяет значимость объекта, доступные классы БПЛА, наличие опасных веществ и критических элементов. На основе модели угрозы выбирается уровень защиты по СП 542 и считаются нагрузки. Аудит уязвимости объекта →
